一、振动的本质

振动本质上是物体围绕平衡位置的动态响应，其核心是机械能在系统中的传递与转换。

我们通常通过三个关键物理量来描述振动：

位移（Displacement）：反映结构“动了多少”，低频场景最敏感（单位：μm / nm）
速度（Velocity）：反映振动“有多强”，是工程评价的核心指标（单位：mm/s）
加速度（Acceleration）：反映“力的激励程度”，对高频影响最敏感（单位：m/s² 或 g）

三者关系：

v = dx/dt
a = dv/dt

振动频率不同，使用的参数不同：

低频看位移
中频看速度（VC标准核心）
高频看加速度

二、振动的分类

1. 按振源分类

（1）地面振动

来源：交通、建筑结构、HVAC系统
特征：低频（0.1–10 Hz）、传播远、难衰减
本质：结构传导为主

（2）空气声振动

来源：气流、噪声、设备运行声
特征：高频（>50 Hz）
本质：声-固耦合

（3）直接力激励

来源：设备内部运动部件（如晶圆台）
特征：可预测、可建模
本质：反作用力

一些经验：： 90%问题来自地面振动 + 结构耦合

2. 按信号特性分类

类型	特点	工程处理方法
周期振动	明确频率（如电机）	频谱分析 + 调谐
随机振动	无规律（如人走动）	统计分析（PSD）

3. 按频率划分

频段	范围	工程影响	控制重点
低频	<10 Hz	平台漂移	主动隔振
中频	10–100 Hz	设备敏感区	被动隔振
高频	>100 Hz	局部抖动	阻尼设计

三、振动如何“破坏”设备

振动通过以下路径影响系统：

结构传递
- 地面 → 支架 → 设备
- 影响：整体位移
声-固耦合
- 声压 → 外壳 → 内部结构
- 影响：微振响应
反作用力
- 内部运动 → 底座激励
- 影响：自激振动

四、如何检测振动：工程化流程

1. 数据采集

传感器：加速度计（需校准）
测量方向：XYZ三轴
采样要求：满足奈奎斯特频率

2. 频谱分析

常用方法：

FFT（快速傅里叶变换）
1/3倍频程分析（对应VC标准）

目的：

找出主频
判断振源类型

3. 振源溯源

典型方法：关停法（Isolation Test）

案例：

关闭空调后：
- 位移：8 μm → 2 μm
- 速度：0.25 → 0.06 mm/s

得出结论：空调为主振源

五、振动控制策略

振动控制本质是三类策略的组合：

1. 源头控制（最优先）

目标：减少振动产生

典型措施：

设备选型优化（低振动设备）
动平衡校正（风机、电机）
软连接（管道、线缆）

注意要点：

避免刚性短路（hard coupling）
定期维护（轴承、转子）
设备布置远离敏感区

2. 传播路径控制（最常用）

目标：阻断振动传递

（1）被动隔振

橡胶垫
弹簧隔振器
气浮平台

适用：

中高频（>10 Hz）

注意：

固有频率必须低于激励频率
否则会放大振动（常见误区）

（2）主动隔振

传感器 + 控制器 + 执行器
实时抵消振动

适用：

低频（<10 Hz）

注意：

控制系统稳定性
延迟问题

3. 接收端控制（补救手段）

目标：提高设备抗振能力

方法：

增加结构刚度
提高阻尼（阻尼材料）
优化结构设计

高频振动主要靠这一类控制

六、典型工程场景分析

场景1：实验室AFM设备振动异常

问题：

成像模糊
噪声大

分析：

频段：<5 Hz
振源：人员走动 + 楼板共振

解决方案：

主动隔振平台
人员动线隔离
加强楼板刚度

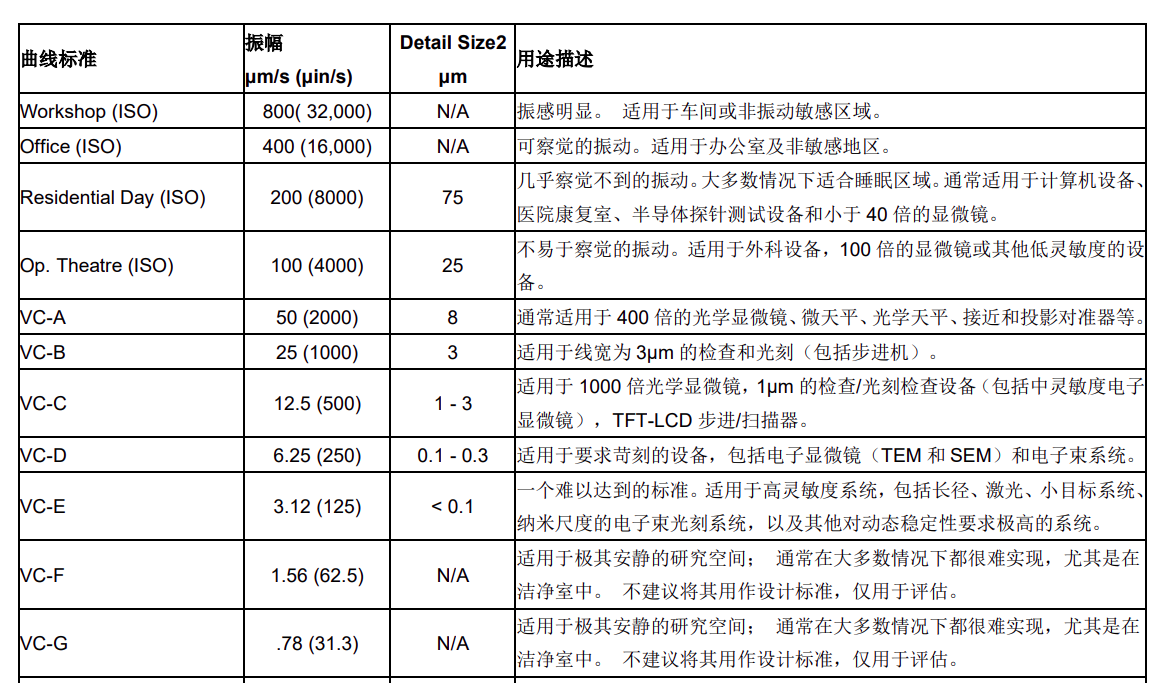

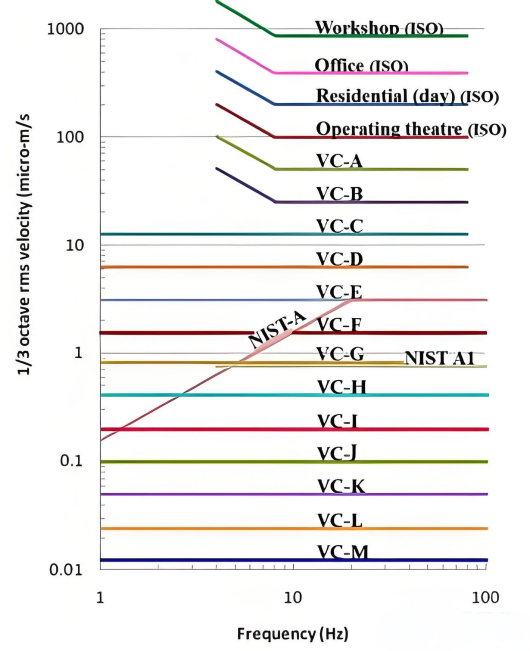

七、振动评价标准：VC曲线

工程上通常采用VC（Vibration Criteria）标准：

基于速度（mm/s）
使用1/3倍频程分析
频段：1–100 Hz

vcline vcchart

八、振动控制遵循三个原则

1. 先识别，再控制

盲目隔振 = 成本浪费

2. 优先源头，其次路径，最后设备

这是成本与效果的最优解

3. 系统思维

振动问题 ≠ 单点问题

结语

振动控制不是单一技术，而是一套贯穿设计、施工、运维全生命周期的工程体系。
